ESA30系列终端是一款创新的卫星通信终端，提供COTP（静中通，衍生型号ESA30P）或COTM（动中通，衍生型号ESA30M）解决方案，广泛应用于地面、海洋和空中移动通讯，并支持多轨道-GEO、LEO、MEO。

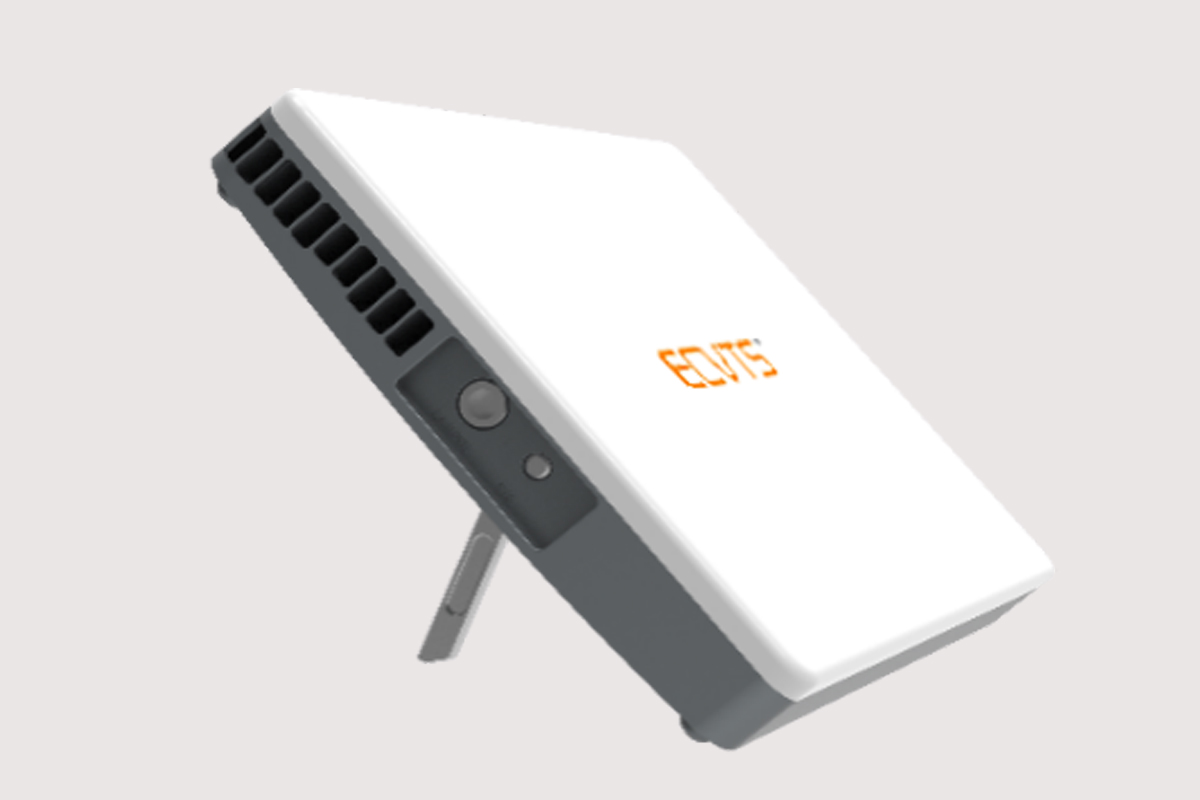

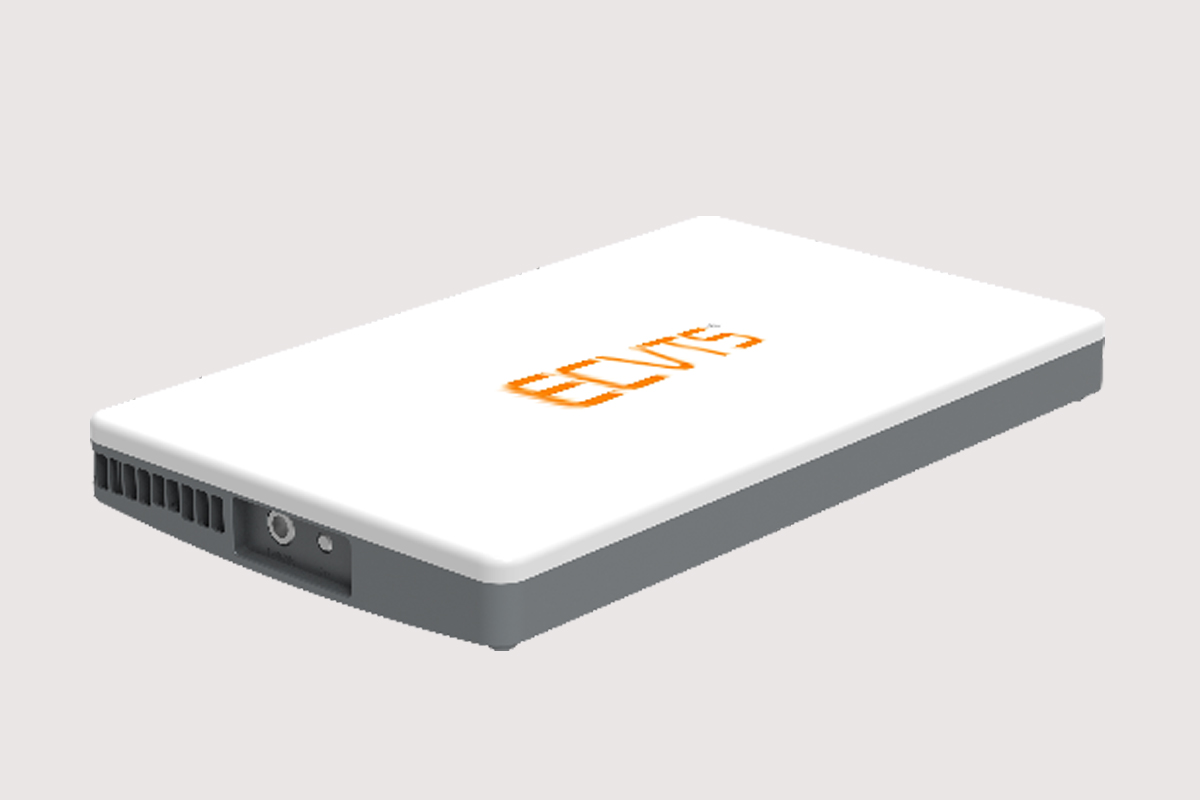

Ku波段全尺寸ESA终端ESA30P将电子扫描相控阵天线、控制单元、上行和下行转换器以及卫星路由器集成在一个单元中，并包含无线操作功能，使终端易于部署。并且电子扫描波束支持高速卫星跟踪。终端配备手动可调节支腿，用于补偿俯仰扫描角度。

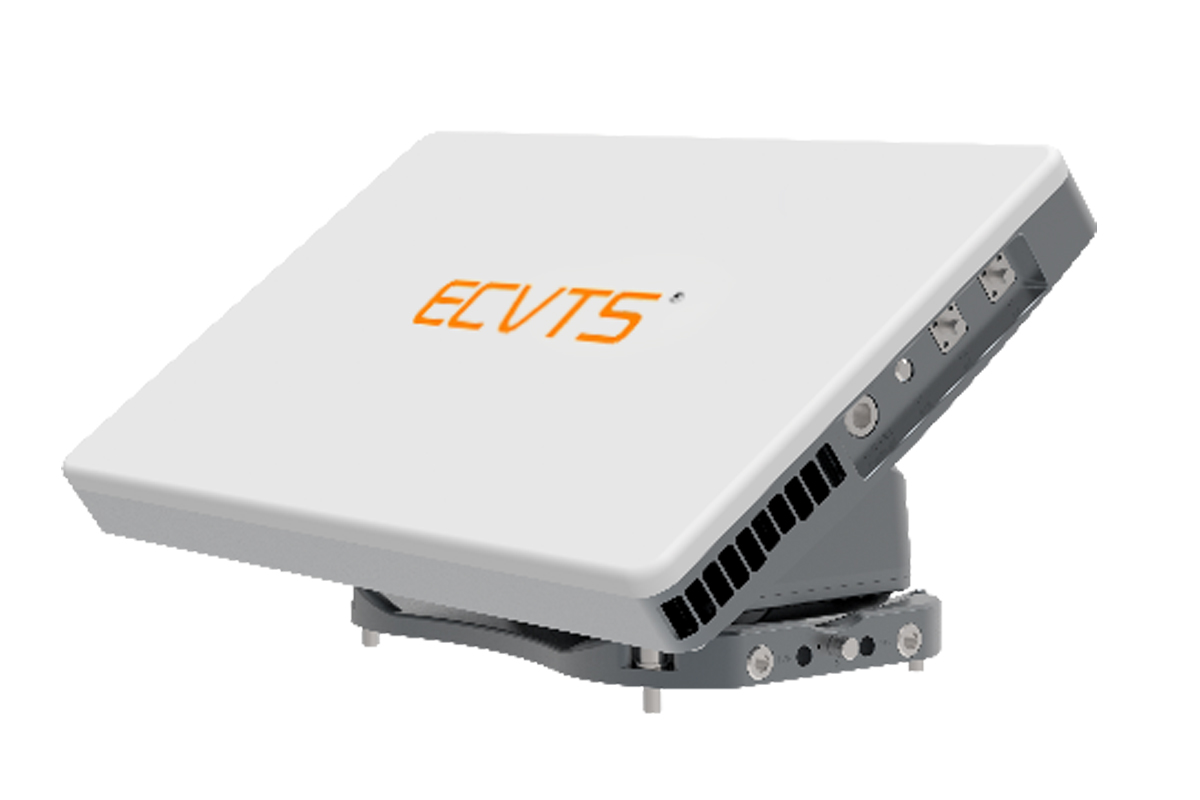

Ku波段混扫ESA终端ESA30M基于ESA30P，增加了一个二维自动跟踪底座。该终端结合了成熟先进的自研二维机械转向技术、全向电扫相控阵技术和小型化集成设计与生产技术，提升了Ku混扫相控阵动中通终端的实用性和经济效率。
ESA30系列终端为全球卫星互联网和移动卫星行业提供了颠覆性、可行性和通用性的终端技术和产品解决方案，重新定义了未来5G+/6G移动网络的传输和应用，以及用户终端的形态和使用场景。
产品特点
一台终端，两种使用形式：通过添加二维自动跟踪底座，静中通形态可以变为动中通形态；通过分离基座，动中通形式可以变为静中通形式;
独特设计：结合机械扫描和电子扫描系统，终端具有更宽的俯仰扫描角度，在对星方向上的EIRP和G/T损失更低;
高集成度：合多为一，全向二维相控阵、ACU、卫星调制解调器、上行与下行信号转换器均集成在一台设备中;
通过实验验证的自研波束成形技术，可在GEO、LEO和MEO的多轨道网络之间进行跟踪和切换;
使用方便：极致便携性，无需现场复杂的安装、布线、连接和调试过程;
灵活与高扩展性：支持多种适用于GEO、MEO和LEO下移动宽带连接的拓展设备。
ESA30 高效紧凑型Ku相控阵卫通终端规格 | ||
天线型号 | ESA30M | ESA30P |
天线类型 | 混扫（电扫+机械） | 电扫 |
射频性能 | ||
射频频段 | TX 13.75~14.50 GHz, RX 10.70~12.75 GHz | |
EIRP | ≥32dBW@ Normal | |
G/T值 | ≥4.5dB/K@ Normal | |
适用卫星类型 | 高轨（高通量）、中轨和低轨（可选）卫星 | |
极化方式 | 全极化 (左旋/右旋/H/V), 可切换 | |
轴比 | ≤3dB (Electronically Controlled) | |
交叉极化隔离度 | ＞30dB@ Normal | |
电扫描范围 | 方位角0° - 360°，离轴角 0° - 60° | |
机械补偿方式 | 自动 | 手动 |
机械调节角度 | 仰角补偿范围：0~35° 方位补偿范围：0～360°连续旋转 | 俯仰：0~70° 方位：手动摆放设备实现 |
一体化跟踪系统 | ||
跟踪精度 | ＜0.2° | |
跟踪方式 | DVB-S， DVB-S2，DVB-S2X | |
波束切换时间 | ≤3ms (任意位置) | |
初始动态对星时间 | ≤ 2.5min | |
初始静态对星时间 | ≤ 2min | |
丢失重新捕获时间 | ＜15sec (遮挡时间 ≤5min) ＜25sec (遮挡时间 >5min) | |
Ku频段上下变频 | ||
中频频段 | RX: 950 ~ 2150 MHz， TX: 950 ~ 1700 MHz | |
中频输入功率 （调制解调器输出） | -35 ~ 0dBm | |
本振 | Rx: 9.75/10.6 GHz, Tx: 12.8 GHz | |
相位噪声 | ≤-60dBc/Hz (@100Hz)， ≤-70dBc/Hz (@1kHz) ≤-80dBc/Hz (@10kHz)， ≤-90dBc/Hz (@100kHz) ≤-120dBc/Hz (@1MHz) | |
调制解调器 | ||
内/外置调制解调器 | 可定制 | |
机械性能 | ||
尺寸 | 480*290*155mm | 480*290*50mm |
重量 | ≤8.5Kg | ≤6Kg |
环境性能 | ||
工作温度 | -25°C ~ +55°C (标准), -40 °C ~ +70 °C (可定制) | |
储存温度 | -40 °C ~ +85 °C | |
湿度 | 5 ~ 95% | |
风速 | 150km/h | |
防护等级 | IP66 | |
电源 | ||
直流电源 | (带适配器) AC 90 ~ 264V/50~60Hz (不带适配器) 12VDC±5% | |
平均功耗 | ≤110W | ≤90W |
接口 | ||
IF TX/IF RX | SMA | |
网络接口 | 防水快插 | |
电源接口 | 防水快插 | |
